合肥庐江某政企单位项目

项目大门8米长x5米高，共40平方米

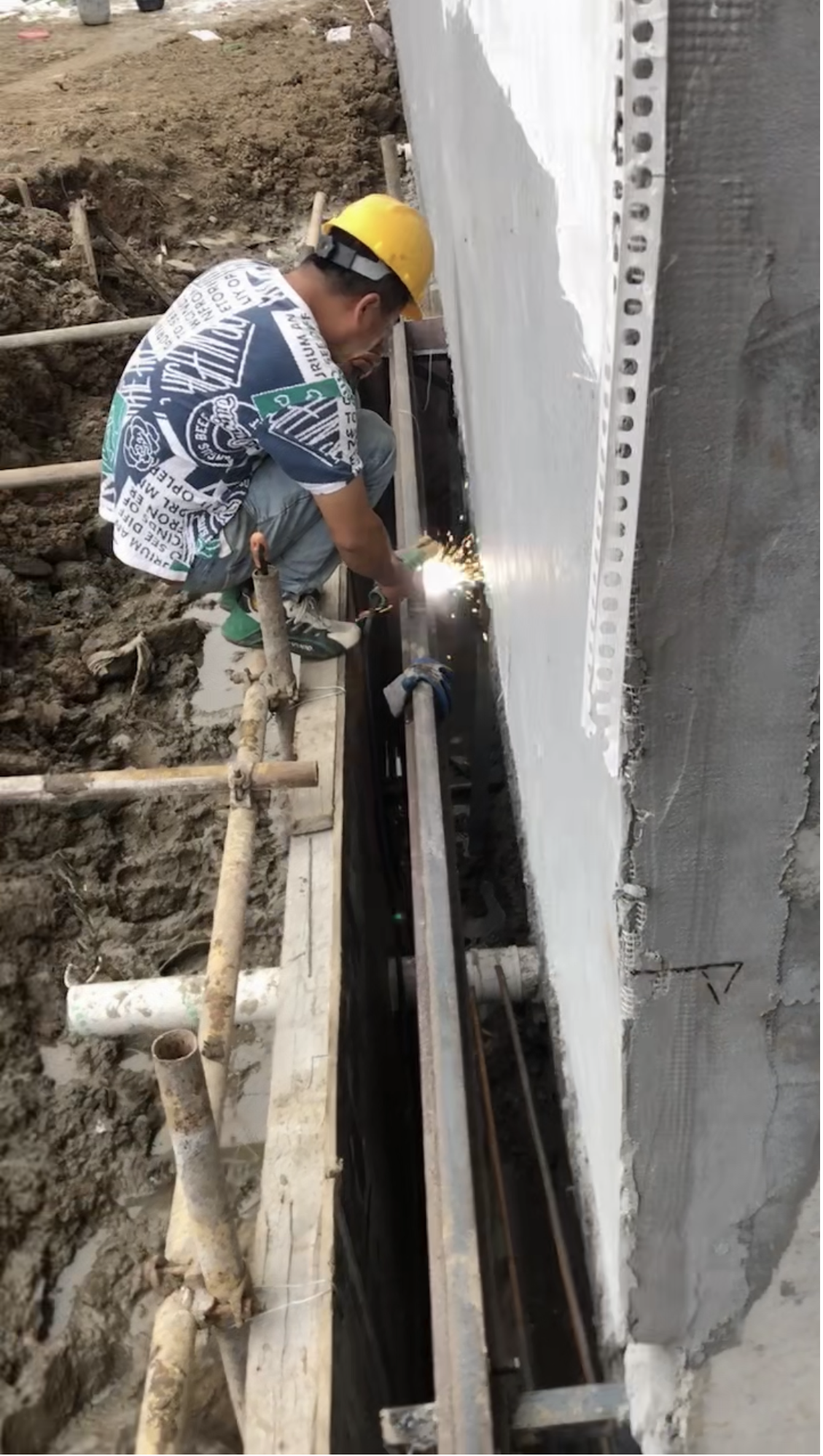

工程采用轨道预埋，A门以及B门预埋轨道，下方40*4*6角钢10支制作预埋板三角支架固定找平，后期配合土建单位混凝土填实防止门下沉，大车经常过得地方使用铁板10个厚的规格为200*200,4块分别放在AB门中线向外偏1.5米处使用压板压实防止偏离，轨道为15#（可参考轨道钢数据）预埋为地面完成面齐平保证路面平整，同时A门位置因下方无混凝土结构，采用1米5*1米方型混凝土洞预埋支架，将轨道焊接在钢板上，钢板埋在混凝土上的方式防止下沉问题。

大门采用地轨方案施工，地轨是指门扇与地面之间有直接接触的轨道，门扇通过地轮在地轨上滑动。

它的优点可以参考如下：
a) 安装简单，不存在施工人员安全隐患问题；
b) 维修方便，更换地轮或者电机即可；
c) 空间利用合理，运行和通行稳定
d) 承重能力强，适合超大型门扇。

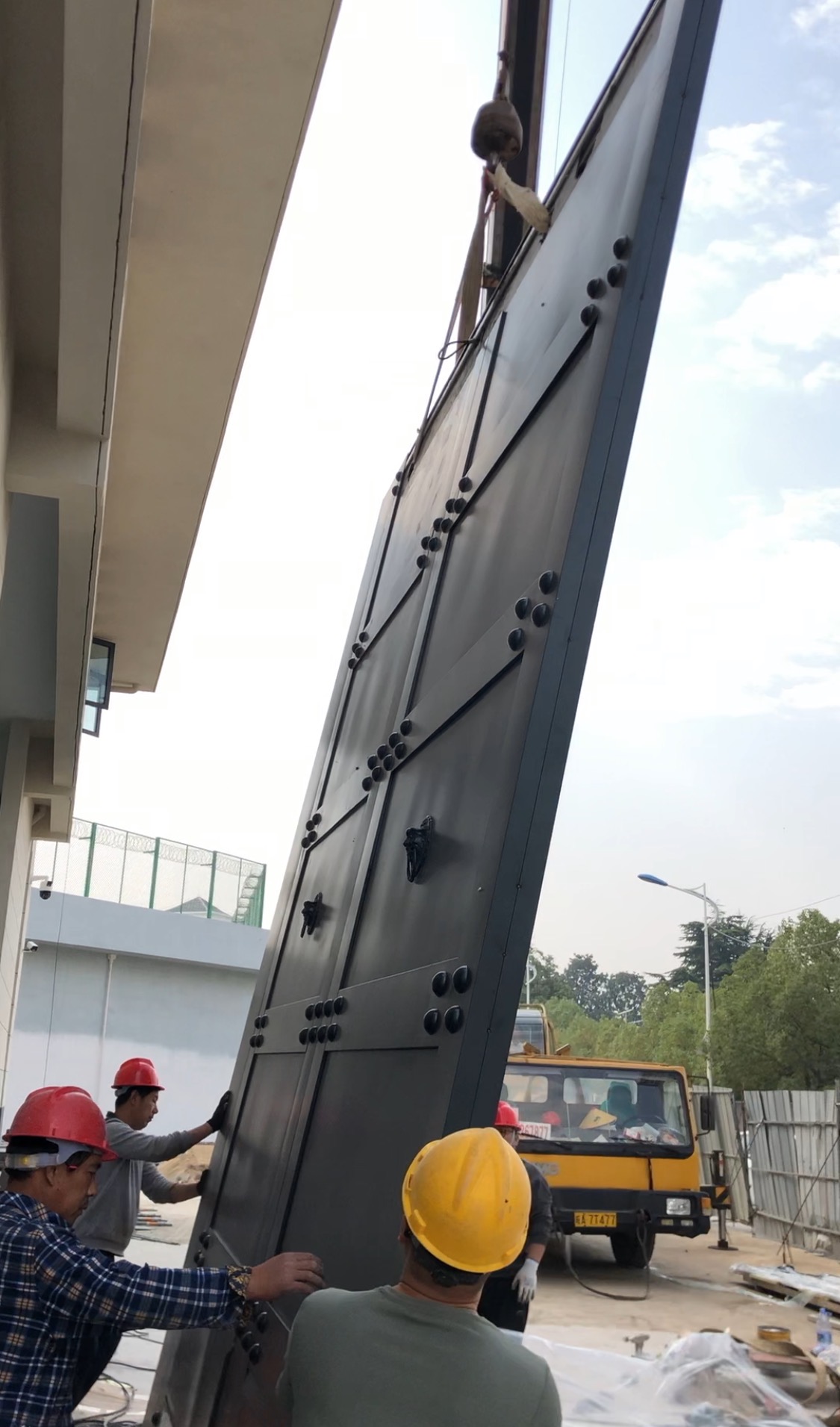

巨大的方案定制让安装也充满了挑战，下图为工人合力直立大门。

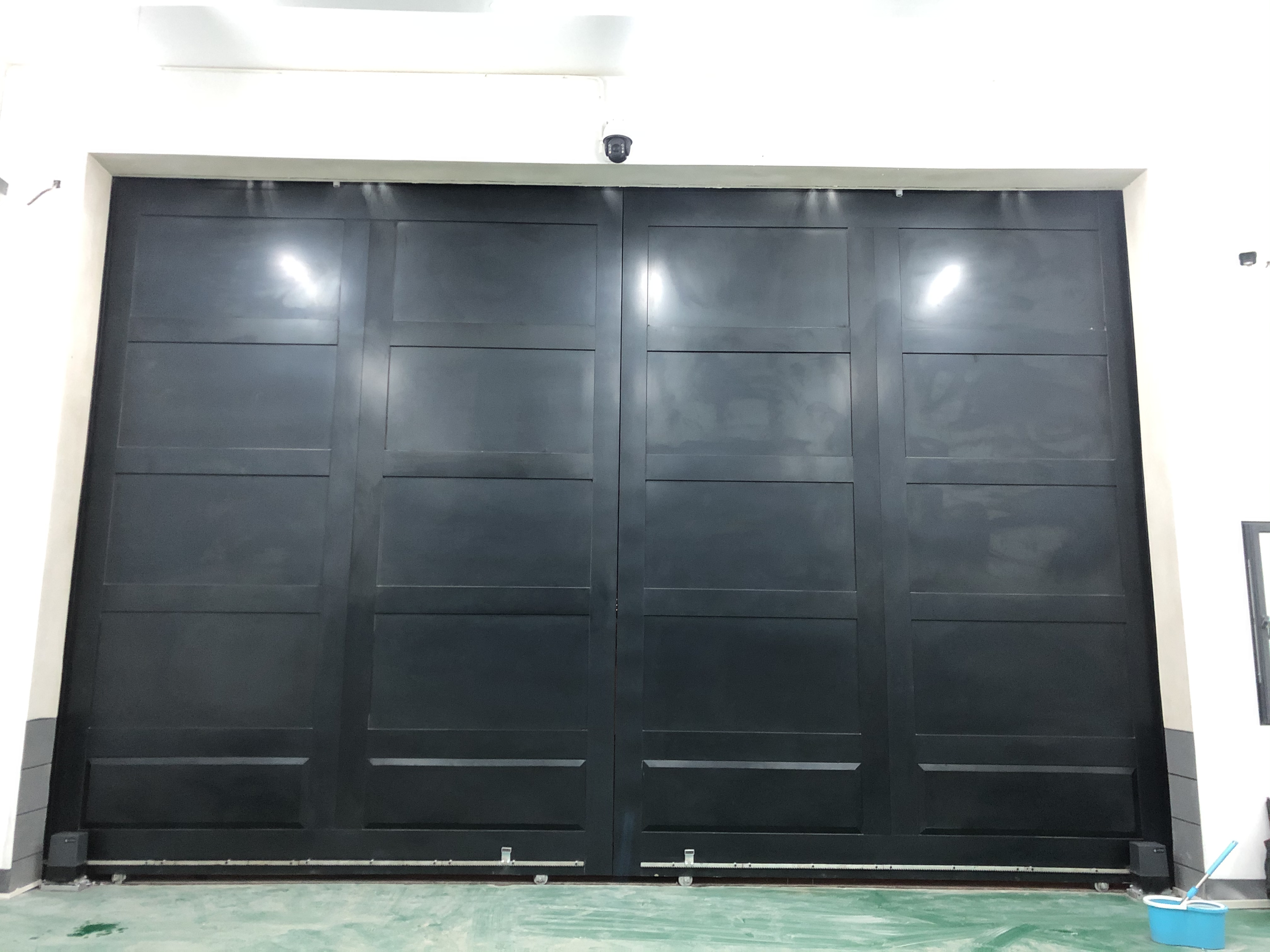

最后看一下完成效果
